Фіксатори арматури: види, призначення та як правильно вибрати
Під час бетонування арматурний каркас повинен знаходитися не безпосередньо біля поверхні конструкції, а на передбаченій проєктом відстані від неї. Простір між арматурою та зовнішньою поверхнею бетону називають захисним шаром бетону.
Щоб витримати необхідне положення арматури до та під час заливання бетонної суміші, використовують спеціальні фіксатори арматури.

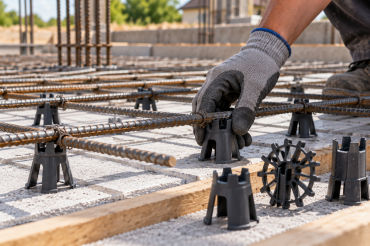

Це невеликі пластикові елементи різної форми, які встановлюють під арматуру або на арматурний стрижень. Вони допомагають утримувати каркас на потрібній відстані від опалубки, основи або іншої поверхні.
Існують фіксатори типу «стільчик», «зірочка», опора, а також інші конструкції для горизонтального та вертикального армування.
Розберемося, для чого потрібні фіксатори арматури, які вони бувають, чим відрізняється «стільчик» від «зірочки» та як вибрати фіксатор під необхідний захисний шар бетону.
Що таке фіксатор арматури
Фіксатор арматури — допоміжний елемент, який забезпечує задане положення арматурного каркаса відносно поверхні майбутньої бетонної конструкції.
Простіше кажучи, він створює необхідну відстань між арматурою та:
опалубкою;
підготовленою основою;
стінкою форми;
іншою межею бетонної конструкції.
Після бетонування більшість таких фіксаторів залишається всередині бетону.
Для чого потрібні фіксатори арматури
Основне завдання — допомогти сформувати передбачений проєктом захисний шар бетону.
Без фіксаторів арматурний каркас може:
лежати безпосередньо на основі;
торкатися опалубки;
зміщуватися під час заливання;
розташовуватися на різній відстані від поверхні.
У результаті фактичне положення арматури може відрізнятися від проєктного.
Що таке захисний шар бетону
Захисний шар — це відстань від зовнішньої поверхні арматури до найближчої поверхні бетону.
Він є частиною конструктивного рішення залізобетонного елемента.
Його величина не вибирається довільно лише за бажанням будівельника.
Вона залежить від:
типу конструкції;
умов експлуатації;
розташування арматури;
вимог проєкту;
нормативних вимог.
Саме тому спочатку визначається необхідний захисний шар, а вже під нього підбираються фіксатори.
Чому арматура не повинна лежати на опалубці
Якщо стрижень безпосередньо торкається опалубки, після її демонтажу арматура може опинитися практично на поверхні бетону.
Це не відповідає задуму нормального захисного шару.
Фіксатор створює фізичну дистанцію між стрижнем і опалубкою ще до початку бетонування.
Чому арматуру не можна просто підняти під час заливання
Іноді на невеликих об'єктах намагаються спочатку покласти сітку на основу, а під час заливання вручну підтягнути її вгору.
Такий спосіб не забезпечує точного й стабільного положення по всій площі.
Після того як працівник відпустить сітку, вона може знову зміститися.
Набагато надійніше зафіксувати її положення до заливання.
Які бувають фіксатори арматури
Існує багато конструкцій, але для побутового та професійного будівництва найчастіше зустрічаються:
фіксатори типу «стільчик»;
фіксатори типу «зірочка»;
горизонтальні опори;
універсальні фіксатори;
елементи для декількох можливих положень арматури.
Форма визначається способом установки та напрямком конструкції.
Фіксатор арматури «стільчик»
«Стільчик» — один із найвідоміших типів пластикових фіксаторів.
Він встановлюється під горизонтально розташовану арматуру або арматурну сітку.
Верхня частина утримує стрижень, а нижня спирається на основу або опалубку.
Такий тип широко використовується при горизонтальному армуванні.
Де використовують фіксатор «стільчик»
Залежно від конкретної моделі та проєкту він може застосовуватися при армуванні:
плит;
перекриттів;
фундаментних конструкцій;
стяжок та інших армованих елементів.
Але назва «стільчик» сама по собі не означає, що будь-яка модель підходить для будь-якої конструкції.
Потрібно перевіряти її розмір, допустимий діаметр арматури та умови застосування.
Як працює «стільчик»
Арматурний стрижень або елемент сітки розміщується у верхній частині фіксатора.
Опорні ніжки створюють відстань до поверхні.
Після розстановки декількох фіксаторів каркас підтримується на заданій висоті.
Під час бетонування важливо, щоб опори не перекидалися та не зміщувалися.
Фіксатор арматури «зірочка»
«Зірочка» має зовсім іншу конструкцію.
Вона закріплюється безпосередньо на арматурному стрижні.
Навколо центрального кріплення розташовані радіальні виступи, завдяки яким арматура утримується на певній відстані від опалубки.
Такий тип особливо зручний для вертикальних конструкцій.
Де використовують «зірочку»
Фіксатори типу «зірочка» часто застосовують при армуванні:
стін;
колон;
вертикальних поверхонь;
інших конструкцій, де потрібно витримати бічний захисний шар.
Фіксатор защіпається на арматурі й залишається на ній під час встановлення каркаса в опалубку.
Чим «зірочка» відрізняється від «стільчика»
Різниця полягає насамперед у напрямку роботи.
«Стільчик» переважно підтримує арматуру знизу.
«Зірочка» забезпечує відстань від арматури до бічної поверхні опалубки.
Тому один тип не потрібно автоматично використовувати замість іншого.
У складній конструкції можуть одночасно застосовуватися декілька типів фіксаторів.
Фіксатори для горизонтальної арматури
Для горизонтальних каркасів потрібна опора, яка утримує арматуру на необхідній висоті.
Важливими характеристиками є:
висота захисного шару;
стійкість;
площа опори;
сумісність із діаметром арматури.
На твердій опалубці та на м'якій основі вимоги до опорної частини можуть відрізнятися.
Фіксатори для вертикальної арматури
У вертикальних конструкціях головна задача — не допустити наближення каркаса до бічної опалубки.
Для цього зручні фіксатори, що закріплюються безпосередньо на стрижнях.
Вони повинні надійно триматися та не спадати під час монтажу каркаса.
Що означають цифри на фіксаторі
У назві товару часто зазначається розмір, пов'язаний із формованим захисним шаром.
Наприклад, покупець може зустріти фіксатори на:
15 мм;
20 мм;
25 мм;
30 мм;
35 мм;
40 мм;
50 мм
та інші розміри.
Але перед покупкою потрібно перевірити, що саме означає зазначена виробником цифра для конкретної моделі.
Як вибрати фіксатор за захисним шаром
Послідовність проста.
Спочатку за проєктом визначають необхідний захисний шар.
Потім підбирають фіксатор, який забезпечує відповідне положення арматури.
Не потрібно робити навпаки — спочатку купувати найдоступніший фіксатор, а потім підлаштовувати під нього армування.
Чи можна зробити захисний шар більшим «про запас»
Самовільно змінювати положення робочої арматури не варто.
Арматурний каркас розраховується як частина залізобетонного елемента.
Тому принцип «чим більше бетону закриє арматуру, тим краще» неправильний.
Положення стрижнів повинно відповідати проєкту.
Чи можна зробити шар меншим
Так само не потрібно самовільно зменшувати захисний шар.
Якщо використати занадто низький фіксатор, арматура наблизиться до зовнішньої поверхні конструкції.
Тому розмір пластикової опори — не декоративна характеристика, а параметр, пов'язаний із положенням каркаса.
Як вибрати фіксатор за діаметром арматури
Для моделей, які защіпаються або утримують конкретний стрижень, потрібно враховувати діаметр арматури.
Занадто маленьке посадочне місце може не дозволити встановити фіксатор.
Занадто велике — може погано утримувати стрижень.
У характеристиках товару потрібно перевіряти допустимий діапазон діаметрів.
Чи підходить один фіксатор для арматури різного діаметра
Деякі конструкції допускають певний діапазон діаметрів.
Наприклад, форма центрального замка може дозволяти встановлення на декілька типорозмірів стрижня.
Але це залежить від конкретної моделі.
Універсальність не потрібно припускати лише за зовнішнім виглядом.
Скільки фіксаторів потрібно на квадратний метр
Універсальної кількості для всіх конструкцій немає.
Необхідна щільність розстановки залежить від:
жорсткості арматурної сітки;
діаметра стрижнів;
кроку армування;
типу фіксатора;
навантаження під час монтажу;
конструкції;
вимог проєкту.
Головний критерій — каркас повинен стабільно зберігати передбачене положення.
Чому не варто ставити фіксатори занадто рідко
Якщо опор мало, арматурна сітка може прогинатися між ними.
У результаті захисний шар буде неоднаковим на різних ділянках.
Особливо це помітно на менш жорстких сітках і при переміщенні працівників по зоні армування.
Чи потрібно ставити фіксатор під кожне перехрестя
Не обов'язково.
Така кількість часто була б надлишковою.
Фіксатори розподіляють так, щоб забезпечити стабільність каркаса та необхідне положення арматури.
Конкретна схема залежить від конструкції.
Чому фіксатори можуть провалюватися в основу
Вузькі ніжки добре працюють на твердій поверхні, але можуть продавлювати:
утеплювач;
м'яку гідроізоляцію;
сипку основу;
інші нестійкі матеріали.
Тоді фактична висота арматури зменшується.
Для таких умов потрібна відповідна площа опори або інше проєктне рішення.
Фіксатори на утеплювачі
Якщо армування виконується над шаром теплоізоляції, потрібно враховувати міцність утеплювача на стиск і форму опори.
Вузька ніжка може локально продавлювати матеріал.
Тому не можна автоматично використовувати той самий «стільчик», який нормально стоїть на жорсткій бетонній підготовці.
Фіксатори на гідроізоляції
При встановленні на гідроізоляційний шар важливо не пошкодити його.
Гострі або занадто вузькі опорні частини можуть створювати локальне навантаження.
Тип фіксатора повинен відповідати конструкції основи.
Чи можна замість фіксаторів використовувати каміння
Використовувати випадкові шматки каменю як точний спосіб формування захисного шару не варто.
Вони мають:
різну висоту;
нестабільну форму;
непередбачувану площу опори.
Через це складніше витримати однакове положення арматури.
Чи можна підкладати шматки цегли
Це також не є рівноцінною заміною спеціальному фіксатору.
Шматки цегли можуть мати різну товщину та ламатися.
Крім того, їх важко розмістити з однаковою геометрією по всій конструкції.
Готові фіксатори мають визначений розмір саме для цієї задачі.
Чи можна використовувати дерев'яні підкладки
Дерев'яні шматки не варто залишати всередині бетонної конструкції як випадкові дистанційні елементи.
Для формування захисного шару використовують матеріали та рішення, передбачені для контакту з бетоном.
Пластикові фіксатори арматури
Пластик дозволяє виготовляти складні форми з точною геометрією та невеликою масою.
Переваги пластикових фіксаторів:
стабільний розмір;
зручний монтаж;
невелика вага;
відсутність корозії самого фіксатора;
широкий вибір форм.
При цьому виріб повинен бути достатньо міцним для конкретних умов використання.
Чи ламаються пластикові фіксатори
Низькоякісний або неправильно підібраний елемент може пошкодитися.
Причинами можуть бути:
надмірне навантаження;
невідповідний тип опори;
неправильне встановлення;
удар;
ходіння безпосередньо по нестійкому каркасу.
Перед бетонуванням варто перевірити стан фіксаторів і положення арматури.
Чи потрібно кріпити «стільчик» до арматури
Це залежить від конструкції конкретного фіксатора.
Деякі моделі мають форму, яка утримує стрижень у посадочному місці.
Інші працюють переважно як опора.
Головне — після монтажу каркас не повинен легко зіскакувати з фіксаторів.
Як встановлюється «зірочка»
Фіксатор защіпається на арматурному стрижні відповідного діаметра.
Після встановлення зовнішні промені створюють необхідну дистанцію до опалубки.
Зірочки розподіляють по каркасу так, щоб він не міг притиснутися до бічної поверхні.
У який бік ставити «зірочку»
Її конструкція зазвичай радіальна, тому вона забезпечує дистанцію навколо стрижня.
Але посадочний механізм конкретної моделі потрібно встановлювати відповідно до її конструкції.
Фіксатор повинен бути повністю защіпнутий і надійно триматися.
Чи видно пластиковий фіксатор після бетонування
При правильному підборі він залишається всередині конструкції.
Зовнішня частина не повинна виступати за межі майбутньої бетонної поверхні.
Саме для цього його розмір пов'язаний із необхідним захисним шаром.
Що буде, якщо фіксатор торкається опалубки
Це нормально для багатьох типів фіксаторів — саме через опору на опалубку вони створюють необхідну відстань для арматури.
Але після демонтажу опалубки на поверхні може бути видимою дуже мала зона контакту самого елемента.
Тому використовують спеціально розроблені конструкції з мінімальною площею контакту.
Чому форма ніжок важлива
Форма опорної частини впливає на:
стійкість;
площу контакту;
ризик продавлювання основи;
видимість після бетонування;
зручність встановлення.
Тому два фіксатори однакової висоти можуть бути призначені для різних умов.
Фіксатори для фундаменту
У фундаментних конструкціях особливо важливо враховувати:
проєктний захисний шар;
масу арматурного каркаса;
стан основи;
можливість продавлювання опор;
стабільність під час бетонування.
Не потрібно вибирати фіксатор тільки за написом «для фундаменту».
Основними залишаються його технічні характеристики.
Фіксатори для монолітної плити
Для горизонтальної плити потрібні опори, здатні стабільно утримувати нижню арматуру на заданій висоті.
Якщо конструкція має декілька рівнів армування, верхній і нижній каркаси можуть вимагати різних дистанційних елементів.
Звичайний нижній фіксатор не завжди вирішує задачу підтримки верхньої сітки.
Фіксатори для стін
Для вертикальної стіни особливо важливо забезпечити відстань від арматури до обох поверхонь опалубки.
Тут часто застосовуються «зірочки» або інші бічні фіксатори.
Каркас не повинен зміщуватися до однієї зі сторін під час монтажу та бетонування.
Фіксатори для колон
У колонах також потрібно контролювати положення арматурного каркаса відносно опалубки.
Бічні фіксатори встановлюють на стрижнях так, щоб забезпечити необхідну дистанцію по периметру.
Конкретна схема визначається проєктом.
Фіксатори для армованої стяжки
Якщо стяжка конструктивно армується сіткою, положення сітки повинно відповідати проєктному рішенню.
Просто покласти її на основу і залити сумішшю — не означає автоматично розташувати армування в потрібній зоні перерізу.
Тип і висота опор визначаються конструкцією підлоги.
Чи можна ходити по арматурі на фіксаторах
Потрібно мінімізувати навантаження, яке може змістити або зламати опори.
Якщо під час бетонування працівники повинні переміщатися по зоні армування, організація робіт повинна враховувати це.
Не можна розраховувати, що невеликий пластиковий «стільчик» призначений витримувати будь-яке точкове навантаження від людини.
Що перевірити перед заливанням бетону
Перед бетонуванням варто оглянути весь каркас.
Перевірте:
положення арматури;
захисний шар;
стійкість фіксаторів;
відсутність зламаних опор;
відстань до опалубки;
правильність армування біля країв;
стан гідроізоляції, якщо вона є.
Після заливання виправити положення каркаса буде значно складніше.
Чи можуть фіксатори зміститися під час бетонування
Так, якщо вони встановлені нестабільно або каркас недостатньо жорсткий.
Бетонна суміш під час подачі створює навантаження.
Тому важливо не просто розкласти фіксатори, а переконатися, що вся система армування стабільна.
Чому важливо правильно подавати бетон
Якщо потужний потік суміші спрямувати безпосередньо на нестійку арматурну сітку, вона може зміщуватися.
Фіксатори допомагають утримувати положення, але вони не повинні компенсувати грубі порушення технології бетонування.
Як вибрати фіксатори арматури
Перед покупкою визначте:
Тип конструкції.
Плита, стіна, колона, фундамент або інший елемент.
Напрямок армування.
Для горизонтальної та вертикальної арматури використовуються різні типи опор.
Необхідний захисний шар.
Це один із головних параметрів.
Діаметр арматури.
Особливо важливий для фіксаторів, які защіпаються на стрижні.
Тип основи.
Тверда опалубка, утеплювач, гідроізоляція або інша поверхня.
Стійкість фіксатора.
Він не повинен легко перекидатися або продавлювати основу.
Кількість.
Її визначають так, щоб каркас стабільно зберігав проєктне положення.
Як вибрати між «стільчиком» і «зірочкою»
Для простого розуміння можна використовувати таке правило:
Арматуру потрібно підняти над горизонтальною основою → розглядаємо «стільчик» або іншу горизонтальну опору.
Арматуру потрібно віддалити від вертикальної опалубки → розглядаємо «зірочку» або інший бічний фіксатор.
У реальній конструкції можуть знадобитися обидва типи одночасно.
Який фіксатор краще
Не існує одного найкращого фіксатора для всіх робіт.
Правильний вибір визначається його відповідністю конкретній задачі.
Фіксатор повинен:
забезпечувати потрібний захисний шар;
підходити до діаметра арматури;
стабільно стояти або триматися на стрижні;
відповідати типу основи;
витримувати монтажні навантаження.
Саме ці характеристики важливіші за назву або зовнішній вигляд.
Типові помилки при використанні фіксаторів
Найчастіше зустрічаються такі помилки:
вибір висоти без урахування проєкту;
занадто рідке розташування опор;
використання «стільчика» на м'якій основі без перевірки продавлювання;
неправильний діаметр «зірочки»;
заміна фіксаторів випадковими шматками цегли або дерева;
ходіння по нестійкому каркасу;
відсутність перевірки перед бетонуванням;
спроба вручну підняти сітку вже під час заливання;
використання пошкоджених фіксаторів;
припущення, що більший захисний шар завжди кращий.
Головна помилка — сприймати фіксатор як незначну пластикову деталь, яка не впливає на конструкцію.
Що потрібно знати перед замовленням
Щоб правильно замовити фіксатори, бажано мати відповіді на чотири питання:
Який захисний шар передбачений?
Який діаметр арматури використовується?
Горизонтальна чи вертикальна конструкція?
На яку поверхню буде спиратися фіксатор?
Після цього вибір значно звужується.
Чому не варто купувати всі фіксатори одного типу
На одному будівельному об'єкті можуть одночасно бути:
фундамент;
плита;
стіни;
колони.
Умови розташування арматури в них відрізняються.
Тому цілком нормально використовувати декілька типів і розмірів фіксаторів.
Чи можна купити фіксатори заздалегідь
Так, якщо вже відомі проєктні параметри армування.
Але купувати велику кількість лише тому, що «зазвичай використовують такий розмір», не варто.
Спочатку потрібно звірити захисний шар і діаметр арматури.
Фіксатори арматури: висновок
Фіксатори арматури допомагають утримувати арматурний каркас у проєктному положенні та формувати необхідний захисний шар бетону.
Для горизонтального армування часто використовують фіксатори типу «стільчик» та інші опорні елементи. Для вертикальних конструкцій зручні «зірочки», які встановлюються безпосередньо на арматурний стрижень і забезпечують відстань до опалубки.
При виборі важливо враховувати не тільки форму фіксатора. Основними параметрами є:
необхідний захисний шар;
діаметр арматури;
напрямок конструкції;
тип основи;
стійкість опори;
необхідна кількість.
Не варто замінювати спеціальні фіксатори випадковими шматками цегли, каміння або дерева. Так складніше забезпечити однакове й передбачуване положення арматури.
І головне — розмір захисного шару не визначають за самим фіксатором. Спочатку він задається проєктом залізобетонної конструкції, і вже після цього підбирається відповідний тип та розмір фіксатора.
Правильно підібрані фіксатори значно спрощують монтаж арматурного каркаса та допомагають зберегти його задане положення до завершення бетонування.
